Rangkaian Seri dan Paralel Induktor serta Cara Menghitungnya

Seperti halnya Komponen Pasif lainnya (Kapasitor dan Resistor), Induktor atau Coil juga dapat dirangkai secara seri dan paralel untuk mendapatkan nilai Induktansi yang diinginkan. Induktor adalah komponen pasif elektronika yang terdiri lilitan kawat dan mampu menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melewatinya. Kemampuan penyimpanan energi pada medan magnet ini disebut dengan Induktansi dengan satuan unitnya Henry yang dilambangkan dengan huruf “H”.
Perlu diketahui bahwa tidak semua nilai Induktansi diproduksi secara massal oleh produsen. Oleh karena itu, untuk mendapatkan nilai induktansi yang diinginkan kita dapat merangkai dua atau lebih induktor secara seri maupun paralel.

Rangkaian Seri Induktor

Rangkaian Seri Induktor adalah sebuah rangkaian yang terdiri dari 2 atau lebih induktor yang disusun sejajar atau berbentuk seri. Rangkaian Seri Induktor ini menghasilkan nilai Induktansi yang merupakan penjumlahan dari semua Induktor yang dirangkai secara seri ini.Rangkaian Seri Induktor dan Rumusnya

Rumus Rangkaian Seri Induktor

Rumus Rangkaian Seri Induktor adalah sebagai berikut :

Ltotal = L1 + L2 + L3 + ….. + Ln
Dimana :
Ltotal = Total Nilai Induktor
L1 = Induktor ke-1
L2 = Induktor ke-2
L3 = Induktor ke-3
Ln = Induktor ke-n

Contoh Kasus Rangkaian Seri Induktor

Berdasarkan gambar contoh rangkaian Seri Induktor diatas, diketahui bahwa nilai Induktor :
L1 = 100nH
L2 = 470nH
L3 = 30nH
Ltotal= ?
Penyelesaiannya
Ltotal = L1 + L2 + L3
Ltotal = 100nH + 470nH + 30nH
Ltotal = 600nH

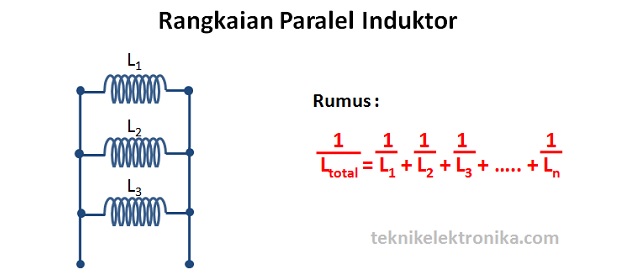

Rangkaian Paralel Induktor

Rangkaian Paralel Induktor adalah sebuah rangkaian yang terdiri 2 atau lebih Induktor yang dirangkai secara berderet atau berbentuk Paralel.
Rangkaian Seri dan Paralel Induktor

Rumus Rangkaian Paralel Induktor

Rumus Rangkaian Paralel Induktor adalah sebagai berikut :

1/Ltotal = 1/L1 + 1/L2 + 1/L3 + ….. + 1/Ln
Dimana :
Ltotal = Total Nilai Induktor
L1 = Induktor ke-1
L2 = Induktor ke-2
L3 = Induktor ke-3
Ln = Induktor ke-n

Contoh Kasus Perhitungan Rangkaian Paralel

Berdasarkan gambar contoh rangkaian Paralel Induktor diatas, diketahui bahwa nilai Induktor :
L1 = 100nH
L2 = 300nH
L3 = 30nH
Ltotal= ?
Penyelesaiannya
1/Ltotal = 1/L1 + 1/L2 + 1/L3
1/Ltotal = 1/100nH + 1/300nH + 1/30nH
1/Ltotal = 3/300 + 1/300 + 10/300
1/Ltotal = 14/300
1/Ltotal = 14 x L = 1 x 300 (hasil kali silang)
1/Ltotal = 300/14
1/Ltotal = 21,428nH
